Peça Suspensão: Montagem Final e Mola

Chegou a hora pessoal, vamos montar nossa Suspensão.

Primeiramente iremos abrir um arquivo novo em Assembly:

Quando abrir a montagem, iremos ir em Assemble, onde iremos selecionar nossa primeira peça:

Selecionaremos a peça Haste Interna:

E deixaremos como Default:

Depois de confirmar, iremos em Assemble novamente:

E iremos selecionar a peça Haste Maior:

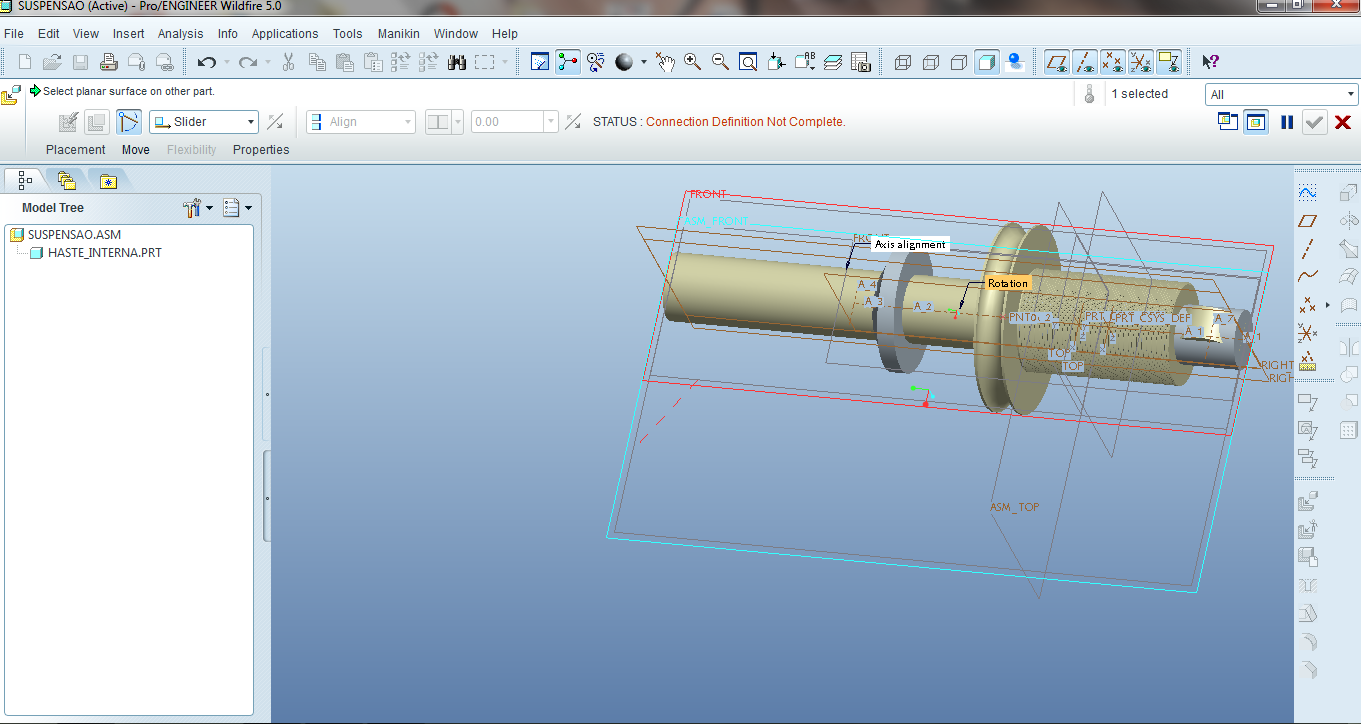

E iremos usar a montagem SLIDER:

Primeiramente iremos selecionar a área interna da haste maior com a área externa da haste interna:

Agora iremos selecionar os planos FRONT da haste maior e o ASM FRONT da montagem:

Ficando assim:

Agora iremos em Placement e em  Translation Axis:

Iremos selecionar a face inferior da haste maior:

Com a face inferior da base da haste interna:

E iremos botar o limite minimo de -175 e o máximo de 0:

Confirmando a montagem iremos montar a mola.
Para isso iremos em Applications e depois em Mechanism:

E agora iremos  em Springs, no canto direito:

Primeiramente iremos selecionar o ponto da haste maior:

E segurando o CTRL iremos selecionar o ponto da haste interna:

Um risco azul irá mostrar o caminho da mola:

E agora iremos definir a constante K da mola na parte superior:

Confirmando a mola, iremos ter esse resultado:

E nossa suspensão fica assim em movimento:
