Dica ProEngineer: Fazendo Dobradiça

Para dar uma praticada no que vemos até agora com as conexões, vamos tentar montar uma dobradiça.
As peças já estão prontas, então vamos somente montar.

Iremos pegar a primeira peça (peca_1_porta) e iremos setar como default:



Agora nossa primeira conexão. Iremos pegar o pino (peca_3_porta) e defini-lo como RIGID:


Primeiramente selecionaremos a face externa do pino e referenciamos com a face interna da peca_1:


Agora iremos referenciar a face frontal do pino com a face do cilindro da peca_1, após isso, concluiremos essa conexão:


Agora iremos por os detalhes do pino (detalhes do pino = peca_3_1_porta) que também será RIGID:


Iremos selecionar a face externa do cilindro do detalhe e iremos referencia-lo com a face interna do buraco do pino:


E para concluir iremos referenciar a face do detalhe com a face do pino:


Faremos a mesma coisa com o segundo detalhe:

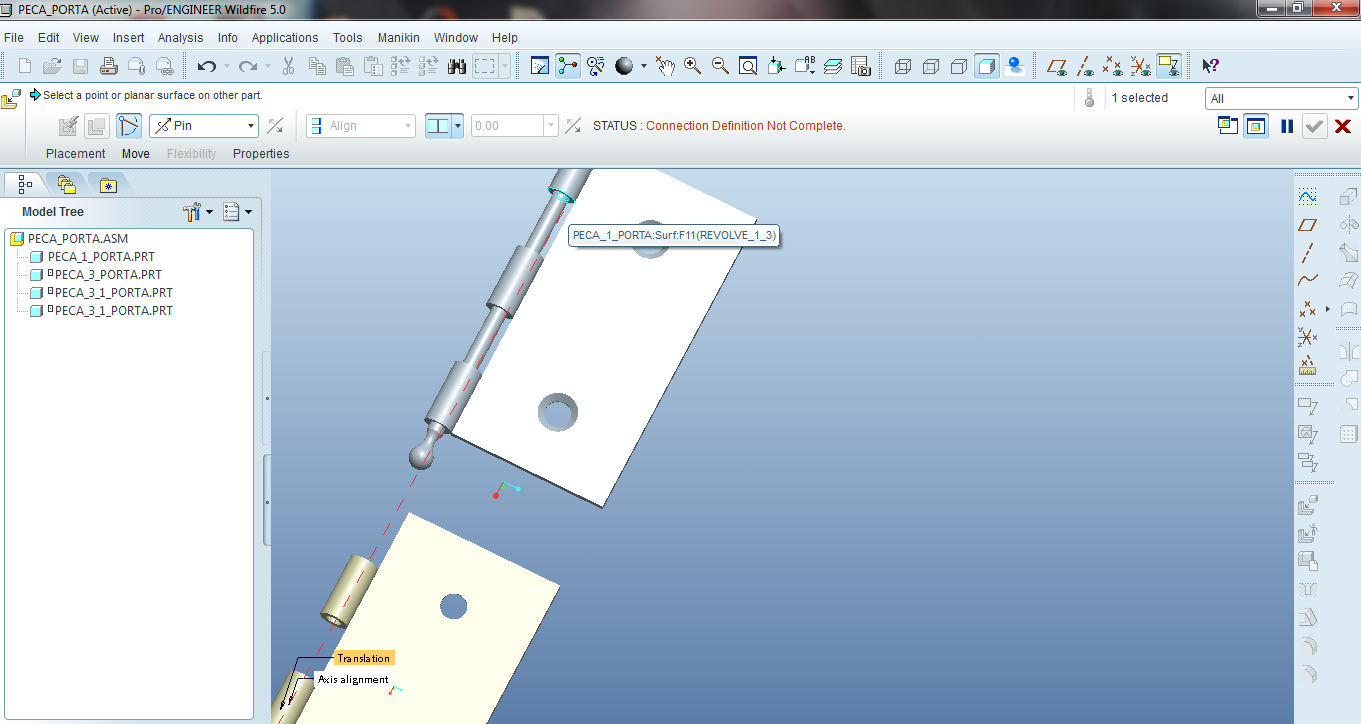

Agora iremos selecionar a outra parte da dobradiça (peca_2_porta) e setá-la como PIN:


Para fazermos isso, iremos primeiramente selecionar a face interna do cilindro com a face externa do pino:


Agora iremos selecionar uma das faces do cilindro da peca_2 com a da peca_1, como está feito aqui:


E o resultado ficará assim:


Agora precisaremos impor os limites. Para isso iremos em Placement e iremos em Rotation Axis:



Iremos selecionar as duas faces que estão mais perto:


Iremos setar como posição zero o angulo de 180:


O minimo será 0 e o máximo sera de 230:


E o resultado ficará assim:


Aqui estão os arquivos para download:


Espero que tenham gostado.
